Neue Technologie

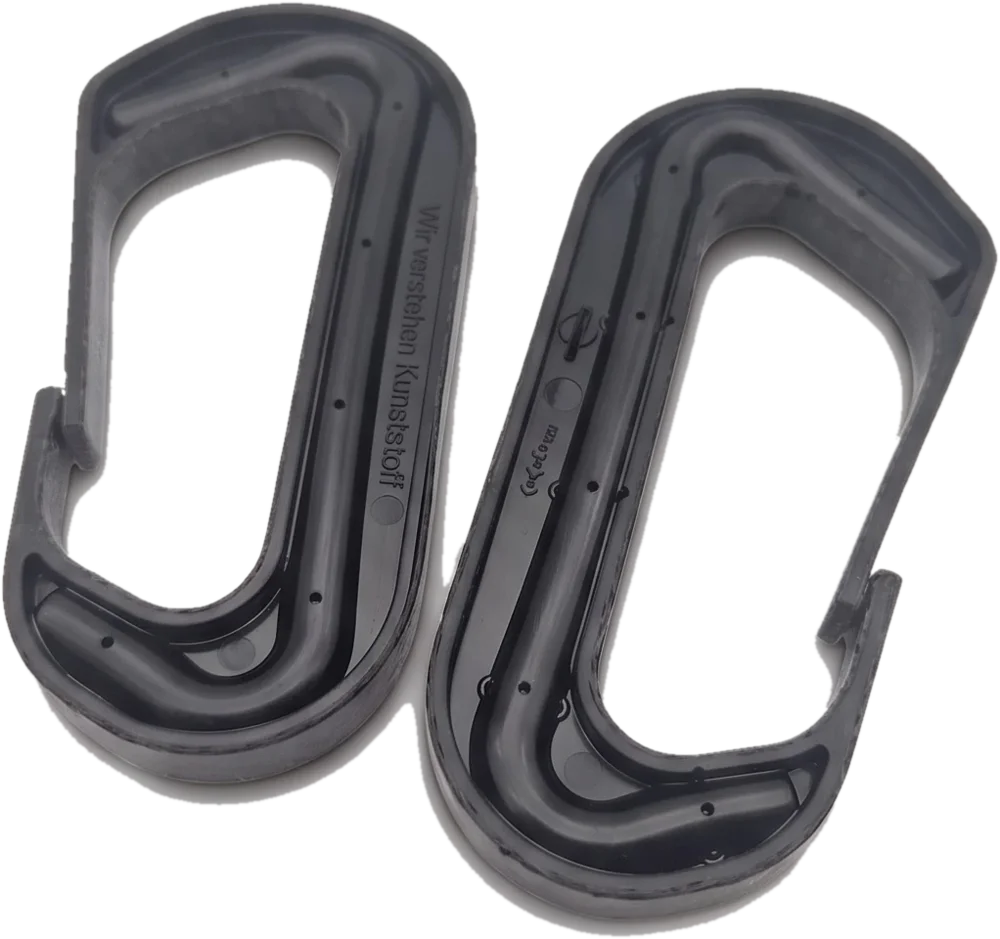

Ein Karabiner aus Kunststoff, so belastbar, dass er neben Aluminium bestehen kann. Im Inneren trägt eine gebogene Armierung aus Carbon die Zuglast, der Kunststoff gibt die Form.

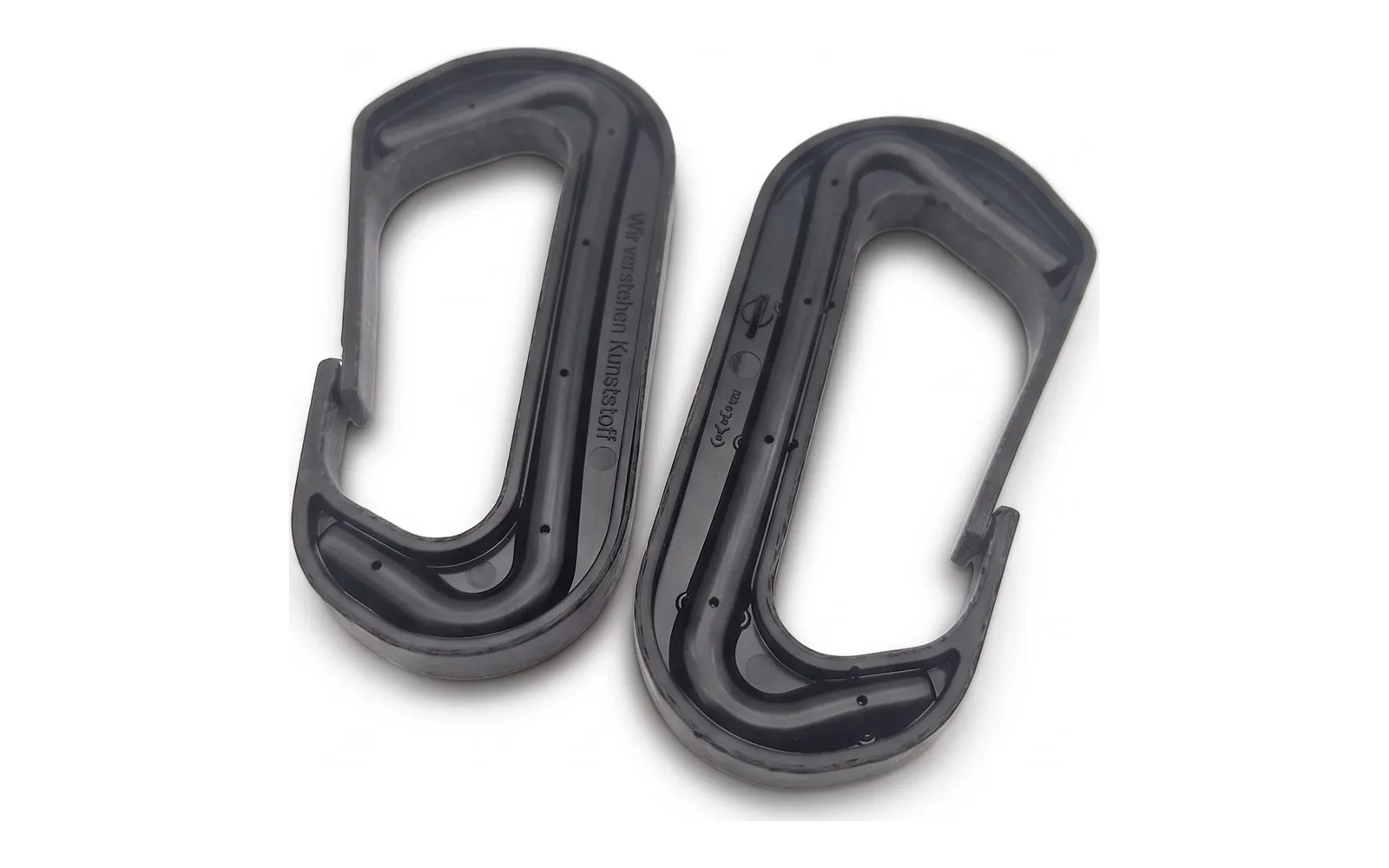

Der Karabiner ist ein 2K-Bauteil aus kurzfaserverstärktem Polyamid. Eingebettet sind gebogene Profile aus endlosfaserverstärktem Kunststoff, als Rundprofil im hoch belasteten Kern, als Flachprofil am Rand.
Aus unidirektionalen Carbon-Rovings und einer thermoplastischen Matrix entstehen drahtförmige Halbzeuge.

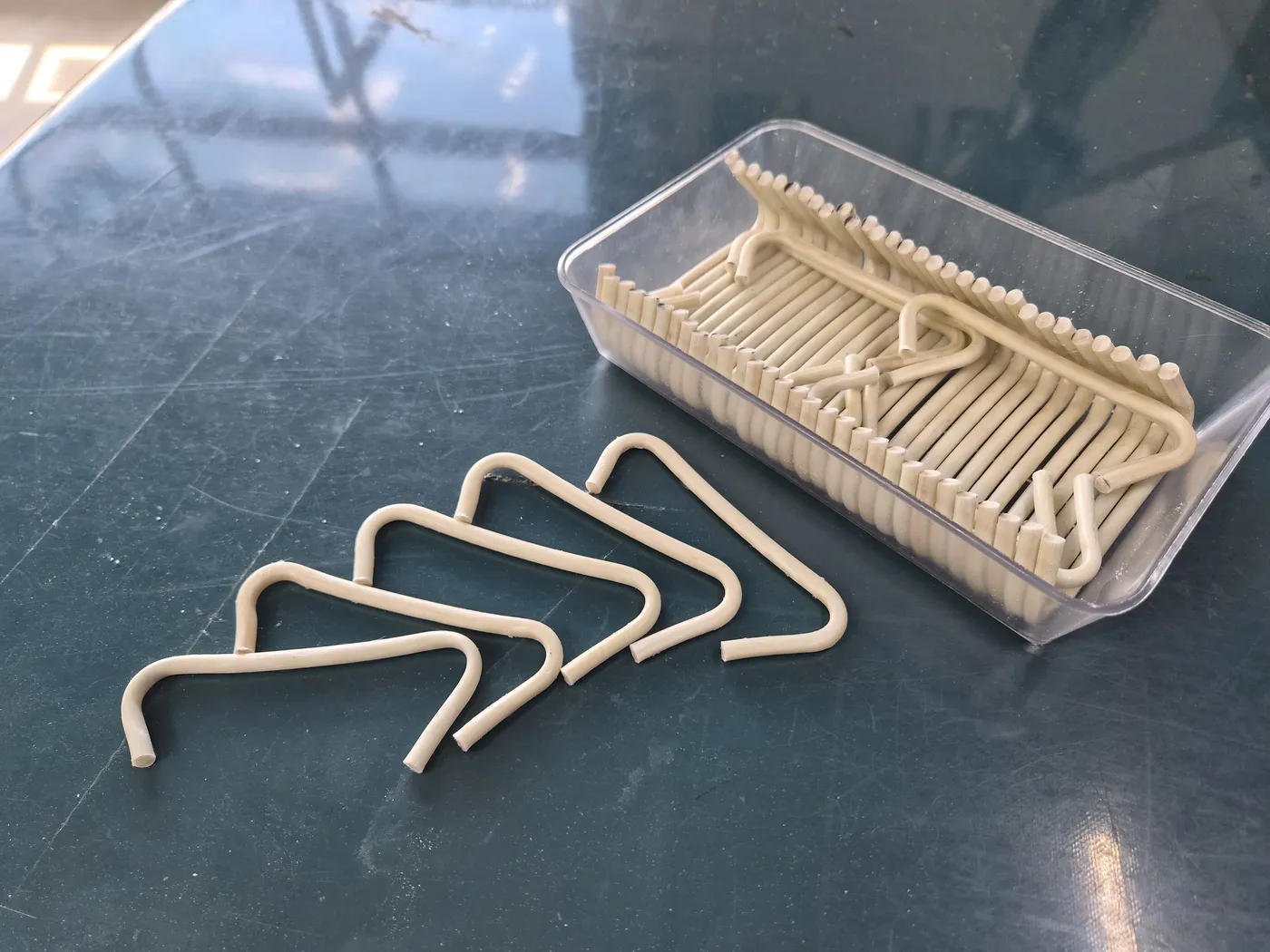

Mit lokaler Wärme und maschineller Drahtumformung werden die Halbzeuge zu dreidimensionalen Armierungen gebogen.

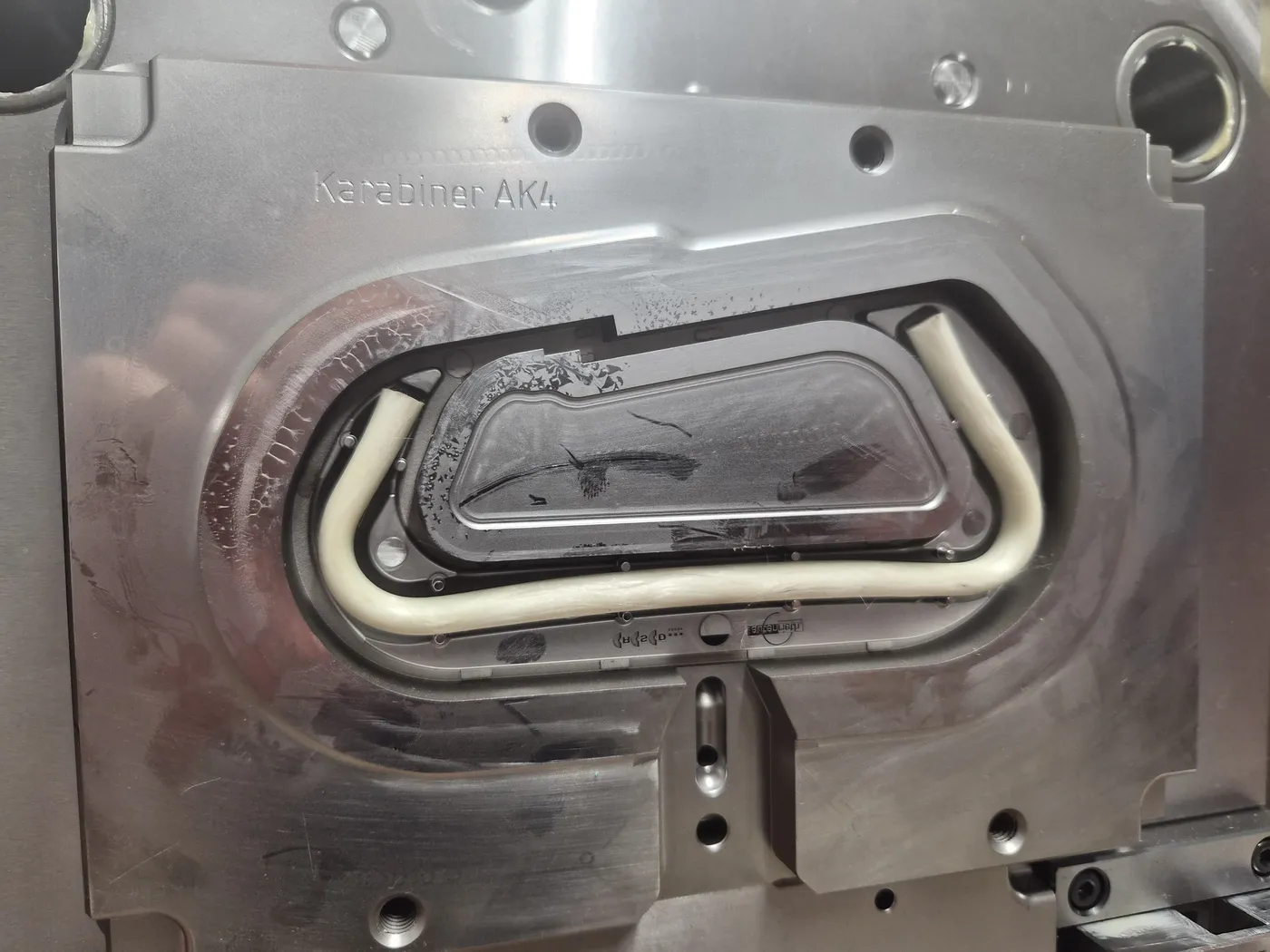

Die Armierung liegt im Spritzgießwerkzeug des Karabiners, genau auf dem Lastpfad.

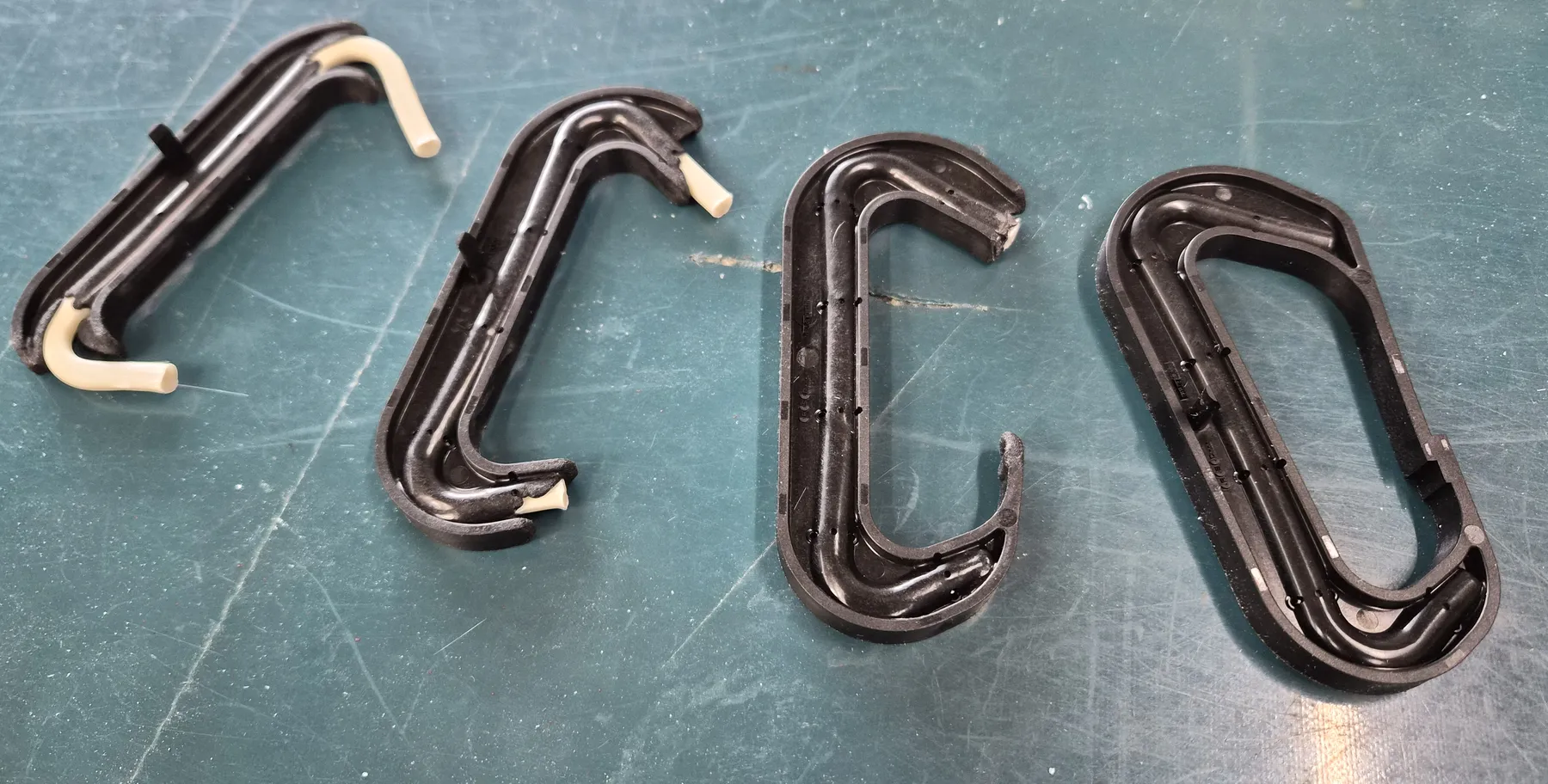

Der Kunststoff umschließt die Armierung, schützt sie und macht sie zum tragenden Teil. Die Füllstudie zeigt es Schritt für Schritt.
Doppelte Traglast gegenüber unverstärktem Kunststoff, in der Simulation rund 1.400 N.
1.400 NMaximallast mit Rebar, statt 680 N ohne
Simulation, gleiches Design
Doppelte Traglast gegenüber unverstärktem Kunststoff, rund zwei Drittel der Aluminium-Traglast bei etwa halbem Gewicht.
Die K-Zeitung stellt den Karabiner-Demonstrator vor: In der Simulation verdoppelt die Armierung die Maximallast und viertelt die Verschiebung. Ronald Müller erklärt, warum ein Karabiner keine Auslegungsfehler verzeiht und wo Metallersatz Gewicht und CO₂ spart.
